■YW-535性能緒元
重量 | 14.4トン |
全長 | 6.744m |
全幅 | 3.148m |
全高 | 2.376m |
車高 | 1.7m |
エンジン | KHD BF8L413FC 空冷ディーゼル 360hp |
最高速度 | 65km/h |
浮航速度 | 7km/h |
航続距離 | 500km |
武装 | 54式 12.7mm重機関銃×1(1,050発) |
4連装発煙弾発射機×2 | |
装甲 | 10~12mm |
乗員 | 2+13名 |

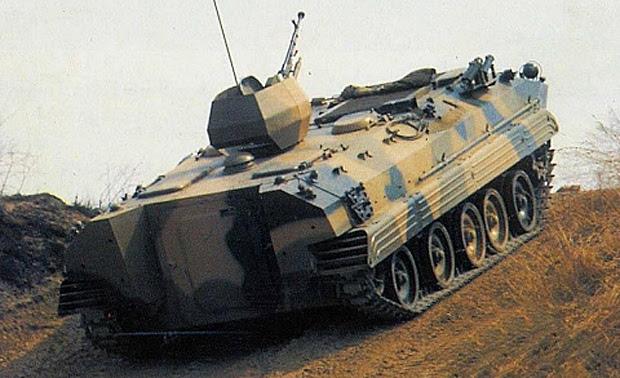

90式装甲兵員輸送車(YW535)は、北方工業公司(NORINCO)が1989年に発表した輸出向けの装甲兵員輸送車である。外見はNORINCOが生産している86式歩兵戦闘車(WZ-501/BMP-1)に類似しているが、各種コンポーネントは85式/89式装甲兵員輸送車(YW-531H/YW-534)をベースとしており89式APCの発展型ともいえる。89式APCとの相違点は、車体を延長、大型化して各種武装の搭載を可能として各種任務に応じたファミリー化を前提として設計されたことである。これは海外顧客の幅広い注文に応じることを可能としている。
90式装甲兵員輸送車は、車体前部左側に操縦手席と車長席、前部右側に機関室、後部に兵員室という車内配置を採用しているが、これは89式APCと共通である。車体は防弾鋼板の溶接構造で、浮航能力を有する事も89式APCと同じ。
武装は銃手用ハッチに装備された12.7mm重機関銃で、車体側面には搭乗兵員用射撃ポートとペリスコープが片側三つづつ、後部にそれぞれ一つづつが搭載されている。操縦手用のペリスコープは3つ装備され、そのうち中央のペリスコープは夜間視察用の熱映像式に換える事ができる。また車長用のハッチにもペリスコープが設けられている。搭乗歩兵は、車体後部中央の乗降ハッチか車体上部のハッチから乗り降りする。車体後部中央に1つのハッチという形式は89式APCと共通であり、乗降ハッチ2つの86式歩兵戦闘車(WZ-501/BMP-1)とは異なっており、90式装甲兵員輸送車が89式APCの発展型であることを裏付けるものである。
90式装甲兵員輸送車のエンジンは、89式APCのBF8L413F(320hp)の改良型であるBF8L413FCが搭載されており、最大出力も車重増大に対応してターボチャージャーにより360hpに強化されている。BF8L413FCは空冷式ディーゼルであり、+50度から零下40度の環境下、海抜4000から5000mの高地における運用が可能である。変速機は89式APCのマニュアル式から流体変速機による自動変速式に変更され、操縦性を大幅に向上させた。
90式装甲兵員輸送車の車体は、89式APCに比べて最大装甲厚は薄くなっているが車体長は約60cm延長、車高は約20cm低減されており車体前面には86式歩兵戦闘車(WZ-501/BMP-1)に似た避弾径始を考慮した強い傾斜が付けられている。しかし車体は通常の防弾鋼板であり、装甲の薄さもあって防御能力には限界がある。車体後部の両側面には燃料タンクがあり合計350リットルの燃料を搭載できる。これにより車内の燃料搭載を少なくして、車内容積の拡大と被弾時の安全性向上に寄与している。間接的な防御力向上としては、4連装発煙弾発射機を2基、車体側面前方に装着するとともに、赤外線照準機対策を施したカムフラージュ塗装を施すことで被発見率の低減に努めている。NBC対策としては与圧式NBC防護装置を搭載している。
90式装甲兵員輸送車は90式系列車輌の基本型であり、本車を基盤とした各種派生型が提案されている。90式装甲兵員輸送車と同じ転輪5つの車体は最大4.5tの搭載が可能であり、コマンドポスト、82mm~120mm自走迫撃砲型、装甲救急車型、130mm30連装自走ロケット砲、自走対戦車ミサイル型などが提案されている。車体を延長し転輪6つにした車両は、最大搭載量が6tに向上しており、25㎜~30㎜機関砲を装備した2人乗り砲塔を搭載した歩兵戦闘車、122㎜自走榴弾砲、装甲回収車、装甲輸送車などが提案されている。
90式装甲兵員輸送車は各国の兵器ショーで宣伝が行われたが、現在までの所、採用国は現れていない。また中国軍での運用も確認されていない。これは冷戦終了後の国際兵器市場の縮小、90式装甲兵員輸送車自体の性能も平凡なものであること、他の中国製APCに比べて高価格(55万ドル。89式APCが14万ドル)であるなどの要因が作用しているものと思われる。
90式装甲兵員輸送車 | YW-535 | 90式系列車輌の基本型 |
装甲指揮車 | 90式APCベースのコマンドポスト | |
歩兵戦闘車 | 90式APCベースの歩兵戦闘車型 | |
自走迫撃砲型 | 90式APCベースの120mm自走迫撃砲 | |
90式APCベースの82mm自走迫撃砲 | ||
130mm30連装自走ロケット砲 | 90式APCベースの130mm 30連装自走ロケット砲 | |
装甲救急車 | 85式APCベースの装甲救急車 | |
戦車駆逐型 | 90式APCベースの戦車駆逐型。対車ミサイル搭載 | |
122mm自走榴弾砲 | 90式APC車体延長型ベースの122mm自走榴弾砲 | |
装甲回収車 | 90式APC車体延長型ベースの装甲回収車 | |
装甲輸送車 | 90式APC車体延長型ベースの装甲輸送車 |
【参考資料】
坦克装甲車両 増刊212号「90式履帯装甲輸送車」(坦克装甲車両雑誌社)
GOnWar.com「Modern Armored Vehicles - Type90」
兵器装備網「中国人民解放軍陸軍装備価格目録」
